정밀가공장비 유압 서보프레스 정밀 제어기 (JNP-16BS) Hydraulic Servo Press Precision Controller
본문
- 제품 개요 : 유압프레스를 서보모터 기반으로 정밀 제어하는 서보 시스템
- 핵심 구성 : 서보드라이브(JNP16BS) + 유압 액추에이터 + 제어기(PLC/HMI)
- 제어 방식 : PID 기반 위치·압력 제어 / Modbus RTU 통신 지원
- 입출력 호환 : 아날로그(0~10V), 디지털(4~20mA) 신호 모두 대응
- 적용 효과 : 일정한 공정 제어, 장비 마모 감소, 스마트팩토리 연동 가능
- 적용 분야 : 정밀 유압프레스, 금형장비, 사출성형기, 절단·압입 장비 등
제품 개요
|
유압프레스를 서보모터 기반으로 정밀하게 제어하는 서보 시스템입니다.
아날로그(0~10V) 및 디지털(4~20mA) 신호를 모두 지원하며, PID 제어 기반의 위치·압력 제어와 Modbus RTU 통신을 통해 스마트팩토리 환경과 연동 가능합니다. |
주요 구성요소
|
서보드라이브 (JNP16BS)
JNP 자체 개발 서보드라이브. 비례상수(Kp)·적분상수(Ki)·미분상수(Kd) 파라미터를 실시간 설정하며 유압 액추에이터의 위치·압력을 정밀 제어합니다.
핵심 제어 모듈
|
유압 액추에이터
서보드라이브 출력 신호에 따라 구동되는 유압 실린더 및 밸브 시스템. 정밀한 위치·압력 출력을 실현합니다.
구동 / 출력
|
|
제어기 (PLC / HMI)

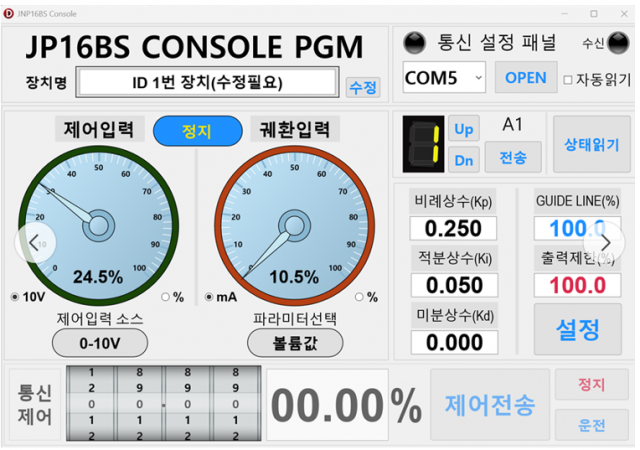

PLC 기반 시퀀스 제어와 HMI 터치패널을 통한 공정 모니터링·파라미터 설정. JP16BS Console PGM 소프트웨어로 PC에서도 직접 제어 가능합니다.
제어 / 모니터링
|
입출력 인터페이스
아날로그 0~10V 및 디지털 4~20mA 신호를 모두 지원합니다. 기존 설비에 추가 배선 없이 연결 가능하며 Modbus RTU 통신으로 상위 시스템과 연동됩니다.
통신 / 호환
|
제어 방식
|
PID
위치·압력 제어
비례·적분·미분 파라미터 실시간 조정으로 정밀 공정 제어
|
RTU
Modbus RTU 통신
PLC·SCADA·MES 등 상위 시스템과 실시간 데이터 연동
|
I/O
아날로그·디지털 호환
0~10V / 4~20mA 신호 모두 지원, 기존 설비 직결 가능
|
적용 효과 및 분야
|
적용 효과
✔ 일정한 공정 제어로 불량률 감소
✔ 장비 마모 감소 및 수명 연장 ✔ 스마트팩토리·MES 연동 가능 ✔ 기존 유압 설비 개조 적용 가능 |
적용 분야
· 정밀 유압프레스
· 금형장비 · 사출성형기 · 절단·압입 장비 |
